Pijpschoen Fig 825 In Hoogte Verstelbaar 85 110 S235jr Thermisch Verzinkt 9

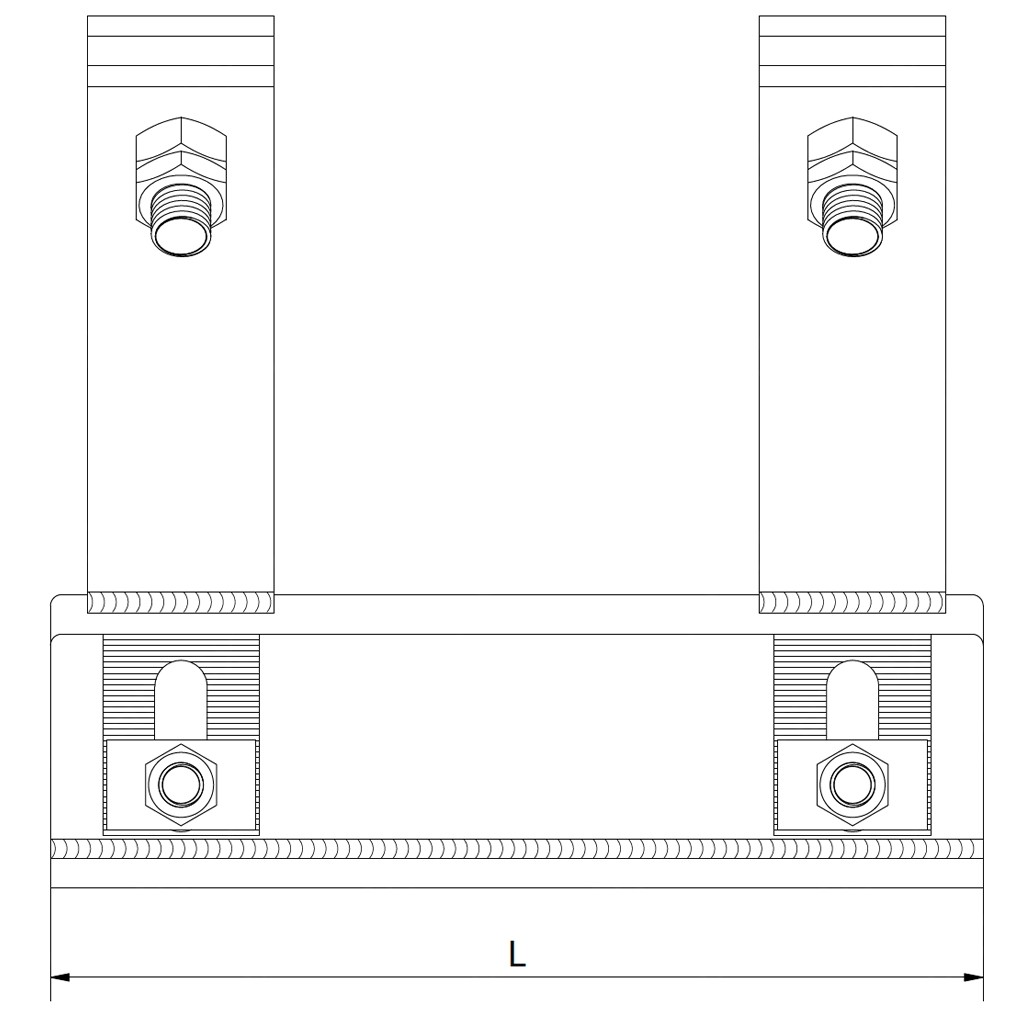

Pijpschoen Fig. 825
in hoogte verstelbaar 85-110
S235JR thermisch verzinkt

Materiaal S235JR volgens EN 10025-2
Uitvoering thermisch verzinkt
Pijpbeugels volgens DIN 3567 op 45° (1/2” t/m 1 ½” op 30°)
Bouten volgens DIN 931/933 klasse 8.8;
moeren volgens DIN 934/439-B klasse 8
Aanhaalmoment stelbout M12-80 N.m
Hellingshoek maximaal 5°

Artikelnummer

Artikelnummer: 8253 Categorie: In hoogte verstelbare pijpschoenen

Beschrijving
Aanvullende informatie

Beschrijving

Artikelnummer	O/D inch	O/D mm	A	H min	H max	H1 min	H1 max	L	Fy (kN) 80ºC	Gewicht (kg)
66.825.ST0022.3	1/2	21,3	100	85	110	96	121	250	3,3	4,09
66.825.ST0027.3	3/4	26,9	100	85	110	98	123	250	3,3	4,15
66.825.ST0034.3	1	33,7	100	85	110	102	127	250	3,3	4,19
66.825.ST0043.3	1 1/4	42,4	100	85	110	106	131	250	3,3	4,25
66.825.ST0049.3	1 1/2	48,3	100	85	110	109	134	250	3,3	4,29
66.825.ST0061.3	2	60,3	100	85	110	115	140	250	3,3	4,93
66.825.ST0077.3	2 1/2	76,1	100	85	110	123	148	250	6,6	5,15
66.825.ST0089.3	3	88,9	100	85	110	129	154	250	6,6	5,27
66.825.ST0115.3	4	114,3	100	85	110	142	167	250	11,8	7,31
66.825.ST0140.3	5	139,7	100	85	110	155	180	250	11,8	7,71
66.825.ST0169.3	6	168,3	100	85	110	169	194	250	11,8	8,21
66.825.ST0220.3	8	219,1	100	85	110	194	219	250	11,8	9,33

Aanvullende informatie

Artikelnummer	66.825.ST0027.3, 66.825.ST0034.3, 66.825.ST0043.3, 66.825.ST0049.3, 66.825.ST0061.3, 66.825.ST0077.3, 66.825.ST0089.3, 66.825.ST0115.3, 66.825.ST0140.3, 66.825.ST0169.3, 66.825.ST0022.3, 66.825.ST0220.3
